焊缝强度分析

1、典型焊态下的结构钢焊接接头的强度比母材金属的强度高？有以下两个原因。

①所用焊条中的金属心是优质钢，比母材的性能好。

②在焊接过程中，熔化金属受到良好的保护作用。与电炉钢相比较，焊条药皮还具有净化剂和脱氧剂的作用，药皮中的其他合金万分能够促

使形成均匀的晶体结构和良好软科学性能的焊缝。

2、焊接缺陷，可美国焊接学会AWS术语中的非连续，对焊缝的强度有何影响？

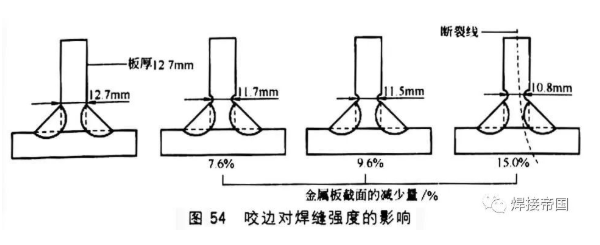

①图54表明，对于焊接接头试样来说，焊缝上尽管有严重的咬边缺陷，但在静载荷的拉伸作用下，失效的是金属板，而不量焊缝。

②一个总的原则是，角焊缝尺寸应为被焊金属板厚度的75%，以便增强整个金属板的强度。依据这种方法，在厚度12.5mm金属板上焊接尺

寸为9.5mm的角焊缝的强度应比母材金属高，对于尺寸为8.7mm和8mm的角焊缝也是这样。当角焊缝尺寸减小到6.4mm时，焊缝金属

在220kgf/mm压力（该压力值是美国焊接学会施用压力的5倍多）作用下才发生破断。尺寸不足够大的角焊缝对焊缝强度的影响如图55所示。

4、焊缝中有多少气孔时会影响到焊缝金属的强度？

试验表明，当焊缝中的孔隙量大于整个焊缝的7%时，焊缝的塑性或抗拉强度、冲击强度将发生很大的变化

本文是转载
